砂水分离器

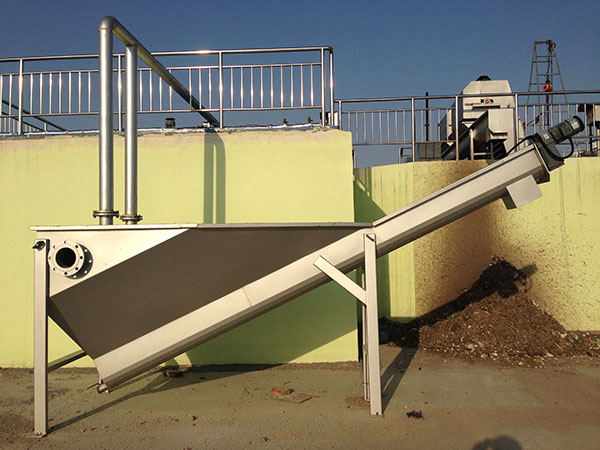

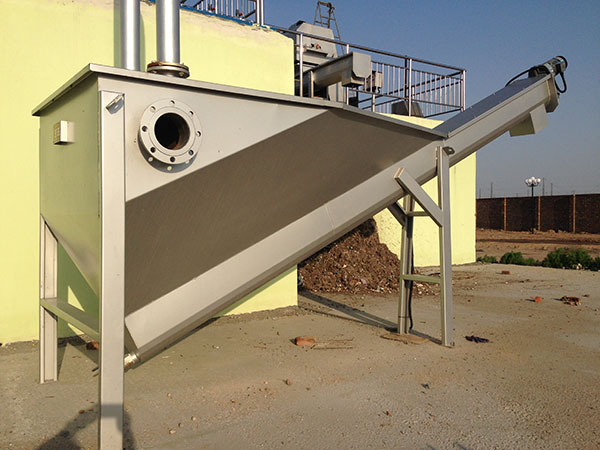

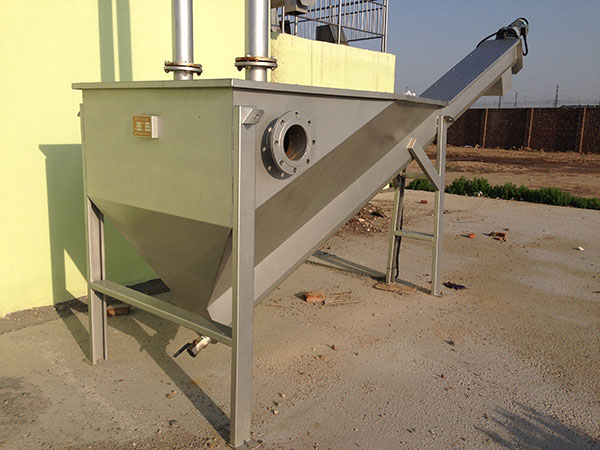

螺旋砂水分离器由驱动装置、螺旋体、水箱、U形槽、衬条等部件组成。砂水分离机本体由砂水分离槽和螺旋输砂槽组成。水槽的最大分离流量和螺旋输砂能力分离槽内停留时间>2min，并具有足够
螺旋砂水分离器由驱动装置、螺旋体、水箱、U形槽、衬条等部件组成。砂水分离机本体由砂水分离槽和螺旋输砂槽组成。水槽的最大分离流量和螺旋输砂能力分离槽内停留时间>2min，并具有足够......
咨询热线：18663626222
- 产品介绍
产品简介
----------------------------------------------------------------------
主要机构及工作原理
螺旋砂水分离器由驱动装置、螺旋体、水箱、U形槽、衬条等部件组成。砂水分离机本体由砂水分离槽和螺旋输砂槽组成。水槽的最大分离流量和螺旋输砂能力分离槽内停留时间>2min，并具有足够的余量。
主要结构
⑴驱动装置装采用轴装式减速机与螺旋轴直联。在输砂槽顶部装有支承轴承，螺旋轴轴承有可靠的密封和良好的润滑条件，该轴承装置能防水、防尘，并便于润滑和维修。 螺旋体的驱动装置采用国际知名品牌的齿轮减速电机，服务系数不小于1.6。齿轮为合金钢，渗碳处理，齿面硬度不低于HRC58～62。电机应适用于户外使用，防护等级IP65，电压等级为三相、380v、50Hz，F级绝缘，电机的额定功率应高于最大实耗功率10％以上。
⑵螺旋轴螺旋直径为Φ280mm，采用无轴螺旋，能保证物料输送流畅无堵塞。
⑶螺旋输砂槽为U型断面，螺旋槽直径为320mm，安装角度约25°，除进料口敞开外，其余部分均为加平盖密封结构，为可拆方式，上端设出料口，高出地面约1.75m。 螺旋输送槽出料口高于分离器槽顶300mm以上。
⑷螺旋输砂槽与水箱为整体结构，有足够的强度和刚度，无渗漏。整体结构由型钢支撑固定在混凝土基础上。
⑵螺旋轴螺旋直径为Φ280mm，采用无轴螺旋，能保证物料输送流畅无堵塞。
⑶螺旋输砂槽为U型断面，螺旋槽直径为320mm，安装角度约25°，除进料口敞开外，其余部分均为加平盖密封结构，为可拆方式，上端设出料口，高出地面约1.75m。 螺旋输送槽出料口高于分离器槽顶300mm以上。
⑷螺旋输砂槽与水箱为整体结构，有足够的强度和刚度，无渗漏。整体结构由型钢支撑固定在混凝土基础上。
工作原理
来自沉砂池的砂水混合物进入砂水分离槽中，进行砂水分离，水溢出池外，砂沉到槽底。转动的螺旋轴将砂沿25°螺旋槽输送到顶部出料口，砂在输送过程中进一步分离，从而保证出料口的砂含水率不大于60％。
主要零件材料
槽本体（包括密封盖）材料为不锈钢304。 螺旋体材料为耐磨耐蚀特种钢。 螺栓等紧固件材料为不锈钢316。
